Pendule inversé à 2 DDL

Pendule inversé à 2 DDL

Introduction aux principes avancés de la robotique

Le système de pendule inversé à 2 DDL est idéal pour introduire les concepts plus avancés de la robotique. Il peut être utilisé pour illustré les enjeux rencontrés dans les applications aéronautiques en conditions réelles, comme la stabilisation d’une fusée durant le décollage par exemple.

Le module de pendule inversé couple deux unités servomoteurs SRV02 de base pour constituer un système plus complexe et instable.

En savoir plus >


BROCHURE


video


extrait  simulink

Aperçu

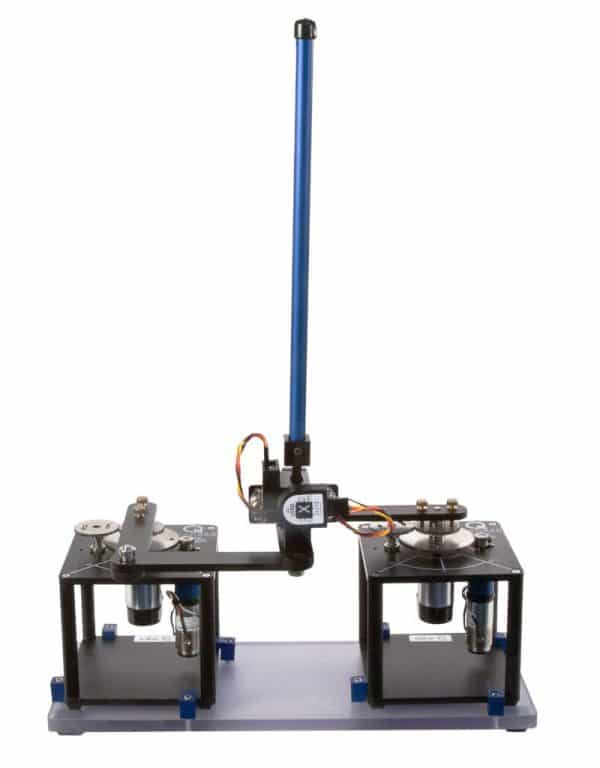

Le système de pendule inversé est constitué de deux unités servomoteurs SVR02 reliées par une jonction instrumentée, sur laquelle est montée une tige de 30 cm. La tige est libre de se balancer autour de deux axes orthogonaux. Les arbres de sortie des deux unités SVR02 sont couplés par une chaîne cinématique constituée par un lien à quatre sections, créant ainsi un module robot manipulateur plan (robot à 2 DDL). La jonction 2 DDL est attachée à l'extrémité des effecteurs des bras du robot.
L'objectif de l'expérimentation du pendue inverse à 2 DDL est de commander la position des extrémités des effecteurs du robot plan pour balancer le pendule. En mesurant la déviation du pendule par rapport à la verticale, un contrôleur peut alors être utilisée pour faire tourner les servomoteurs et ainsi actionner tout la chaîne pour que finalement l'extrémité de l'effecteur balance le pendule.
  • Architecture ouverte
  • Le module de pendule inverse à 2 DDL s'attache simplement à l'unité servomoteur SRV02
  • Le pendule inversé se monte à l’extrémité des bras du robot plan

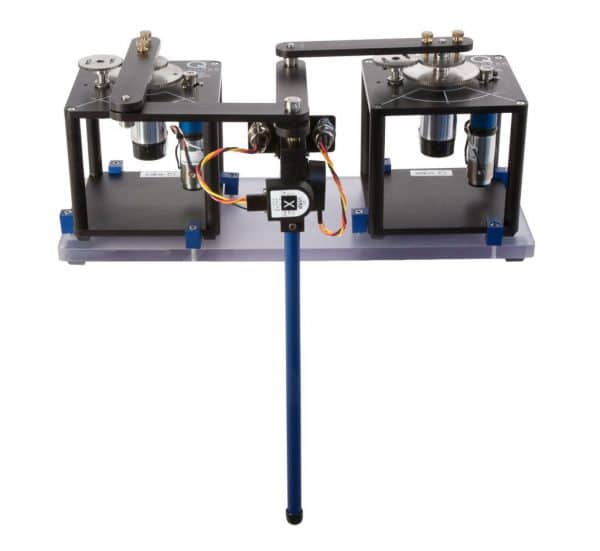

  • Configurable pour deux expérimentations: pendule inverse à 2 DDL et portique à 2 DDL (le pendule se monte au-dessus ou au-dessous du lien)
  • La jonction à 2 DDL permet au pendule de balancer selon deux axes
  • encodeur optique à haute résolution pour mesurer l'angle du pendule
  • Entièrement compatible avec MATLAB®/Simulink® et LabVIEW
  • Fourni avec les modèles et les paramètres MATLAB®/Simulink®, LabVIEW™
  • Plateforme de partage des ressources crées par la communauté sur www.QuanserShare.com
  • Modèlisation
    • Représentation espace d'états
    Contrôle
    • Commande linéaire quadratique (commande LQ)
    Pour SIMULINK
    Pour LabVIEW
  • QUARC® pour MATLAB®/Simulink®
  • Deux unités de base SRV02
  • Amplificateur de tension linéaire Quanser VoltPAQ-X2
  • L'une des cartes suivantes DAQ:
    • Quanser Q8-USB
    • Quanser QPIDe
  • Quanser Rapid Control Prototyping (Q-RCP) Toolkit® add-on pour NI LabVIEW™
  • Deux unités de base SRV02
  • Amplificateur de tension linéaire Quanser VoltPAQ-X2
  • L'une des cartes suivantes DAQ:
    • NI CompactRIO with two Quanser Q1-cRIO modules
    • NI myRIO with Quanser Terminal Board
    • Quanser Q8-USB
    • Quanser QPIDe
  • Détails Produits
    Masse du module de jonction (4 segments) 0.335 kg
    Masse d'une seule jonction 0.065 kg
    Longueur d'une barre de jonction 0.127 m
    Masse du pendule (avec le raccord en T) 0.127 kg
    Masse du pivot à 2 DDL avec 2 encodeurs 0.30 kg
    Longueur totale du pendule (du pivot à la tige) 0.3365 m
    Moment d'inertie du lien sur le rouage 8.74 x 10-5 kg.m²
    Moment d'inertie du lien autour du pivot 3.49 x 10-4 kg.m²
    Sensibilité de l'encodeur à la jonction 2 DDL du pendule 0.0879 deg/count
